9400系类装置说明

适用范国:主要用于环网柜,450柜等。

装置材料:外売/面板均为铝合金型村、阻燃性接线子、128*64渡品显示

工作电源:AC/DC:95-265:可特珠定料DC24V、DC48V等

交流量采集：8路,PT4路、井列为8路电压；其它保护为6路电流、2路电压。

开关量采集：8个,已定义的非电量,在保护投中关闭后为普通开关量

继电器出口：6个,其中有2个为告警跳信号出口

485通讯口：1路, Modbus-RTU标准协议。

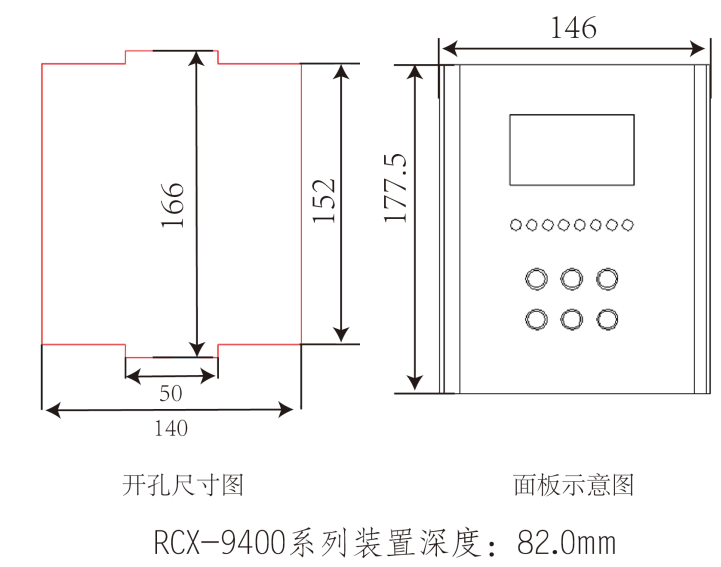

开孔尺寸：

产品描述：

RCX-9411线路保护测控装置：速断/限时速断/过电流/过电流反时限(一般/非常/极端/退);重合闸;过负荷(告警/跳闸可选);零序过流(告警/跳闸可选);零序过流I段/II段/III段,零流II段反时限(一般/非常/极端/退);过电压/低电压/低频减载PT断线/PT失压控制回路断线;系统失电。

RCX-9421变压器保护则控装置：速断/限时速断/过电流/过电流反时限(一般/非常/极端/退);过负荷(告警/跳闸可选);零序过流(告警/跳闸可选);零序过流I段/II段/III段,零流II段反时限(一般/非常/极端/退);过电压/低电压/低频减载/PT断线/PT失压;控制回路断线;主变开门/负控跳闸/重瓦斯/轻瓦斯/温度过高/温度升高;系统失电。

RCX-9431电动机保护别控装置：速断/限时速断/过电流/过电流反时限(一般/非常/极端/退);过负荷(告警/跳闸可选);零序过流(告警/跳闸可选);零序过流I段/II段/III段,零流III段反时限(一般/非常/极端/退)过电压/低电压/PT断线/PT失压;控制回路断线温度升高/温度过高;系统失电。

RCX-9441并列保护测控装置：I/II母过电压、I/I1母低电压;I/I1母PT断线、I/II母PT失压、I/II母绝缘监视;PT并列。

RCX-9451 PT保护测控装置：过电压、低电压、PT断线、PT失压、母线绝缘监视。

RCX-9461电容器保护测控装置：速断/限时速断/过电流/过电流反时限(一般/非常/极端/退);过负荷(告警/跳闸可选);零序过流(告警/跳闸可选);零序过流I段/Ⅱ段/III段,零流III段反时限(一般/非常/极端/退)过电压/低电压/PT断线/PT失压;控制回路断线。

RCX-9471母联备自投保护测控装置：母联保护及母联备自投速断/限时速断/过电流/过电流反时限(一般/非常/极端/退);过负荷(告警/跳闸可选);控制回路断线;母联备自投(跳1#进线合母联或者跳2进线合母联)。

RCX-9481保护控装置：速断/限时速断/过电流/过电流反时限(一般/非常/极端/退);过负荷(告警/跳闸可选);零序过流(告警/跳闸/退);零序过流I段/II段/III段,零流III段反时限(一般/非常/极端/退);控制回路断线;进线备自投功能(跳主进线合备用进线)、自恢复功能(跳备用进线合主进线)。

RCX-9491母联保护测控装置：速断/限时速断/过电流/过电流反时限(一般/非常/极端/退);过负荷(告警/跳闸可选)过电压/低电压/PT断线/PT失压;控制回路断线。

RCX-9401综合保护测控装置:速断/限时速断/过电流/过电流反时限(一般/非常/极端/退);重合闸;电动机启动;过负荷告警/跳闸可选);零序过流(告警/跳闸可选)零序过流I段/II段/III段,零流III段反时限(一般/非常/极端/退);过电压/低电压/低频减载/PT断线/PT失压;控制回路断线;主变开门/重瓦斯/轻瓦斯/温度过高/温度升高;系统失电。
