   微机保护装置在电力系统中使用非常广泛的产品。熟悉产品的原理图和接线图是非常有必要的。尤其对于设计者和现场安装接线的电力人。怎么看微机保护装置的原理图和接线图，我个人总结了以下几点。

以下介绍拿杭州继保南瑞电子科技有限公司的产品举例说明。

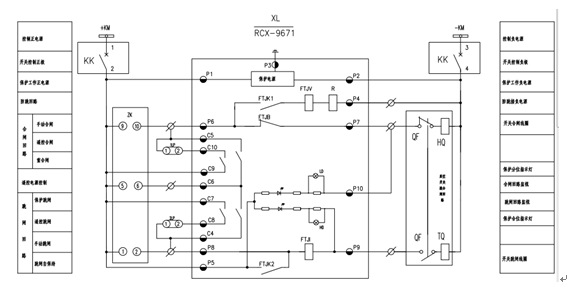

1、先看控制回路，了解保护装置在控制开关合分的动作过程，如下图所示：

2、看装置的接线原理图，了解装置的实际接线方式，包括保护电流、测量电流、电压的接线方式等，如下如所示

3、装置的后备端子图，在图中可以看到每个接线的具体位置。
