   在电力系统中，经常会使用到断路器。断路器是一种开关装置，并且在正常电流、异常电流下，都可以正常关合。对于断路器的种类很多，大体可以分为高压断路器和低压断路器，下面是关于低压断路器的结构工作原理和使用方法的介绍。

   断路器的结构和工作原理

   断路器主要由3个基本部分组成，即触头、灭弧系统和各种脱扣器，包括过电流脱扣器、失压（欠电压）脱扣器、热脱扣器、分励脱扣器和自由脱扣器。

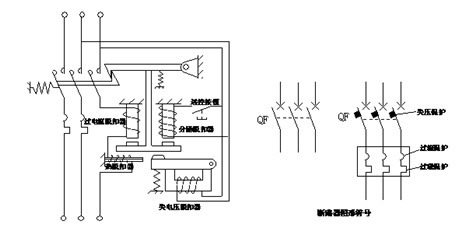

   上图是断路器工作原理示意图及图形符号。断路器开关是靠操作机构手动或电动合闸的，触头闭合后，自由脱扣机构将触头锁在合闸位置上。当电路发生上述故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸以实现保护作用。

1）分励脱扣器则作为远距离控制分断电路之用。

2）过电流脱扣器用于线路的短路和过电流保护，当线路的电流大于整定的电流值时，过电流脱扣器所产生的电磁力使挂钩脱扣，动触点在弹簧的拉力下迅速断开，实现短路器的跳闸功能。

3）热脱扣器用于线路的过负荷保护，工作原理和热继电器相同。

4）失压（欠电压）脱扣器用于失压保护

   不同断路器的保护是不同的，使用时应根据需要选用。
