一、自锁

   自锁电路也称起保停电路，而这里的自锁也就是起着保持的作用。自锁，也就是自己将自己“锁住”，在没有其它因素的情况下保持这个状态。

   如上图所示

   这里的自锁电路其实就只有2根线和一个常开触点：启动按钮SB1的上下两端本别有一根线接至了接触器KM的常开触点，这就是这个电路的自锁电路。如果这个电路没有自锁电路，那么它只能有电动启动停止的功能，而不能自行保持运行的状态了。

二、互锁

   互锁，听这个名字就知道它与自锁不同，自锁是只影响自己的电路。而互锁则是至少有2个支路且相互影响的。如图所示：

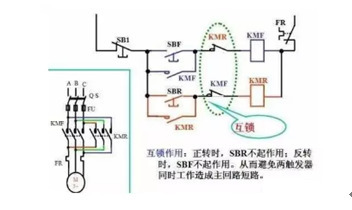

   这里是电动机正反转的电路图，我们知道电动机正反转的2个接触器是不能同时吸合的，同时吸合会导致短路。那么我们为了不让其同时吸合则引入了互锁电路。

我们可以看到，当接触器KMR吸合时，KMR的常闭触点打开，而这个常闭触点又串联在接触器KMF的启动回路上，当KMR的常闭触点打开时，KMF是无法得电，自然也无法吸合。反之亦然。

三、联锁

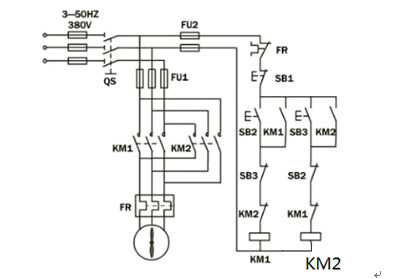

   联锁其实就是互锁的升级版，具体我们如图：

   上图按钮SB2、SB3使用了一对常开触点和一对常闭触点。我们按下按钮SB2时，不但启动了自己这一条回路（KM1），并且无论另一条回路是否启动（KM2），我们都使这条回路断开。在这里按钮SB2的常开触点是启动自己这一条支路的（KM1），而按钮SB2的常闭触点则是断开另一条支路（KM2）的。
